Kühlung Ventilator bei TE450 2006 nachrüsten

[Robo3000]

Hallo Husky Fahrer.

Bin gerade aus Italien zurück von meinem ersten Enduro Trip.

Bei einer Husky 310 vom Kollegen hab ich den Ventilator rechts an der Kühlung gesehen. Würde sowas gerne bei mir nachrüsten.

Grund ich bin bei einem Schlammanstieg den anderen kurze zeit nicht hinterhergekommen. Beim teils nebenherlaufen ist die gut heiß geworden und hat kurz gekocht. Hatte da halt keinen fahrtwind.

klar ich muss nächstes Mal mehr mit dem 2ten oder 3ten Gang solche Passagen fahren.
aber denke so ein Ventilator wäre cool, wenn es mal wieder länger dauert.

hat einer das schon probiert?

gruss Rob

[Heretic]

Wie unterscheiden sich die kühler von der 310er zur 450? Theortisch müsste man das so übernehmen können. Original kostet das bestimmt richtig was. Der original Lüfter zum nachrüsten bei den ktm's kostet um die 100euro. Einige lassen das über thermoschalter machen die anderen machen einen schalter und schalten nur an wenns kocht.

[Robo3000]

Hi, der TE 310er sieht wie so ein PC Ventilator aus ist nur zu dick bzw. tief. Vllt könnte man den höher montieren oder einen dünneren finden.
Bei der TE 450 ist da weniger Bauraum wegen der umlenkung vergaserhebel und gaszug. Die neueren haben das ja nicht mehr.
klar ist egal...vllt geht auch nen ktm venti....Schalter wäre egal....könnte ja auch permanent laufen.

[Heretic]

Wenn der immer läuft zieht er dir mit pech die batterie leer.

[Robo3000]

Stimmt, also die Schaltervariante

Hab was im Netz gefunden.

http://www.endurocult.de/epages/es42448 ... oducts/LN1

[Bieler_92]

schalter kannst du doch selbst irgendwo an ne unauffällige Stelle bauen oder nicht?

[andigsxr]

Jou, also für 50€ gehts auch besser. Ich habe an meiner 04er und nun 06er TE einen originalen Lüfter von einer TE 610 dran. Baujahr weiss ich nicht, aber gib mal bei eBay Husqvarna Lüfter ein, da kommt dann einer. So einer mit grauem Plastikgehäuse.

Das habe ich dann etwas angepasst, da er etwas tiefer muss, einige Löcher gebohrt und die Gummiklappen entfernt. Ich wollte die Thermostat Variante nicht, ist mir zu aufwändig. Einfach ein Kabel gelegt und einen Schlter an die obere Gabelbrücke geschraubt. Brauche ihn eigentlich fast nie, da die Kleineren, also 250er und 310er praktisch nie kochen, mache ihn aber immer an wenn ich ackern muss. Die 450e TEs einiger Kollegen kochen recht häufig...

Bilder muss ich mal machen.

[Robo3000]

Ja schick mal Bilder, das ding ist zu dick..95 x 95 x 40 mm
soviel platz ist nicht zum motor oder zum schlauch.
dicke kann max. 20 bzw. 25 mm sein.

[Robo3000]

[Robo3000]

Ich habe nen Hersteller gefunden, der Lüfter in allen Spezifikationen herstellt.
hier ein 12 watt, 12v, 119x119x25 mm

ebm papst Lüfter

http://www.ebmpapst.com/de/products/com ... pID=104703

[andigsxr]

So, hier mal die Bilder, besser ging grad nicht, sie steht an der Wand und ist etwas zugestellt:



und der Schalter:



Werde es bei Bedarf mal updaten, wenn gewünscht. Also ohne Tank, damit man es richtig sieht und ggf. auch Maße abnehmen kann...

Glaubst du mir jetzt, dass es passt? Die Kühlerprotektoren sind auch drin und kommen dem Kühler nicht in die Quere. Musst ihn halt mal dranhalten und schauen, am besten mit Tank, damit der dann hinterher nicht im Weg ist...

[Robo3000]

Das reicht vollkommen.
Bei dir ist es auch eng...aber das sollte bei mir passen.
Hast du den halter selbst gebaut oder ist das auch der 610er halter?
Es gibt so nen kit gebraucht bei ebay.

[andigsxr]

Ja eng isses, passt aber. Das ist der Halter von der 610er, nur eben modifiziert. Ja, hab ich doch gesagt- gibts bei eBay...

Der muss gestutz werden und ein oder 2 Löcher müssen gebohrt werden. Sieh nur zu, dass er nicht zu hoch und nicht zu tief sitzt. Achte auch darauf, dass du ihn richtigrum anklemmst. Er soll Luft durchn Kühler ziehen und keine reindrücken...

[Robo3000]

Ha ha....das werde ich als Maschbauer und Versuchsingenieur gerade so schaffen.

Danke für die Tips, werd mir so nen Ding besorgen.
Gruss
Rob

[Robo3000]

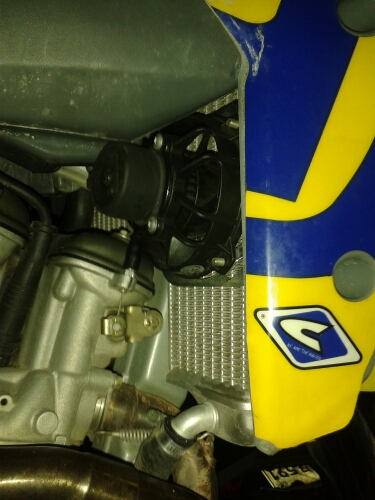

Luefter husqvarna TE450.jpg (150.57 KiB) 5622 mal betrachtet

Luefter te450.jpg (170.75 KiB) 5622 mal betrachtet

So hat was gedauert, hab mir den Lüfter der TE610er von 2006 besorgt.
Und passt ziemlich gut. Muss nur mit geringem Aufwand angepasst werden.

Den Zug kann man durch das Kunststoffgehäuse gerade durch verlaufen lassen.
Jetzt müssen nur noch die 12V her

[Heretic]

die holst dir mit sicherungsei einfach von der batterie. mit kippschalter oder thermoschalter?

[Robo3000]

Ja, das hab ich mir auch so gedacht.
Reicht hier eine 1 - 1,5 A Sicherung?

Ich vermute das ding hat 10-12 Watt, also bei 12 V -> 0,83 A
Ich möchte vermeiden, dass beim Einschalten eine Stromspitze, ggf kurz über der Sicherung liegt und die dann sofort durchfliegt.

hat hier jemand einen Erfahrungswert, wieviel Ampere ich hier zulassen soll?

Gruß

[Huskyschrauber]

Das hängt von der Kabelstärke ab, nicht vom Verbraucher....

[Robo3000]

ok, klar ohmscher Widerstand , der gute alte U = R * I...
Aber der Leitungswiderstand wird verhältnismäßig klein sein.
Ausschlaggebend wird eher der Anschaltstrompeak sein.

Also ich werde es mal mit einer 1,5mm^2 Leitung probieren, ca. 1,5 m lang (21Watt KFZ Birnen haben diese Leitung auch)
7,5 - 10 Ampere Sicherung und der Schalter muss die Ampere natürlich auch können, vom Anschaltstrom / Peak im Arbeitsstromkreis.

Wenn nicht alles falsch im Kopf habe, dann spielt sich der Arbeitsstrom bei 1 A ab und der leitungswiederstand wird bei 1,5 m ca. 0,018 Ohm haben, Ohm = 0,018 mm^2/ m * 1,5 m /1,5 mm^2 -> daher sollten bei 1 A durch die Leitung nur 0,018 V Spannung abfallen.

Annahme 12 Watt Lüfter

......Also hat alles geklappt. Zu OBI s Apotheker Preisen
Die originale Leitung am Lüfter war sogar kleiner, 1mm^2 oder sogar 0,75mm^2...
7,5 A Sicherung hab ich untern Sitz gepackt, 10 A fähiger Schalter gabs auch.


[AlWiS]

sieht ja gut aus und bringen die viel?`

Also wenn die Kiste schon kocht und man den anmacht? Geht die Temperatur direkt runter?

Sieht ja fast genauso aus wie ein PC Lüfter. Könnte man theoretisch doch auch nen PC Lüfter hinten dran "basteln", oder?


Und eine andere Frage. Werden Crosser im Stand/Leerlauf/langsame Fahrt schneller heiß als Enduros?
