TE 449 Wohin mit dem Lambdasondenstecker?

[amber]

Bei mir wurde der Lambdasondenstecker einfach mit einem Schrumpfschlauch umwickelt und am Rahmen mit Kabelbinder fixiert. Kann mir jemand sagen, an welchen Stecker die Lambdasonde normalerweise standardmäßig verbunden wird?

[Huskyschrauber]

Glaub ich nicht....welchen Sinn sollte es machen einfach abzustecken und den Stecker irgendwo anzubinden?

Das Teil mit dem Schrumpfschlauch wir der Teststecker sein. Der muss weg, dann die Lambda da dran (wenn man die Lambda im System haben will).

Ohne Teststekcer oder ohne Lambda wird das Steuergerät nen Fehler werfen....

[amber]

Mahlzeit Huskyschrauber.

Der Stecker der Lambdasonde war mit einem Schrumpfschlauch versehen und einfach am Rahmen befestigt. Hat also gar keine Verbindung an das Steuergerät. Direkt neben an liegt ein ähnlicher Stecker, der von irgendwo her kommt. Anfangs dachte ich, dass diese beiden verbunden werden müssen. Sehen zwar gleich aus, passen aber nicht. Vermutlich fehlt da ein Zwischenstück. Ich kann später mal ein Foto erstellen.

[Firebeast]

Mahlzeit!
Wenn ich am Wochenende wieder zuhause bin, kann ich mal nachsehen, wie´s
bei meiner 511er aussieht, da sollte ja eigentlich nicht allzuviel Unterschied sein.


Gruß Beast

[amber]

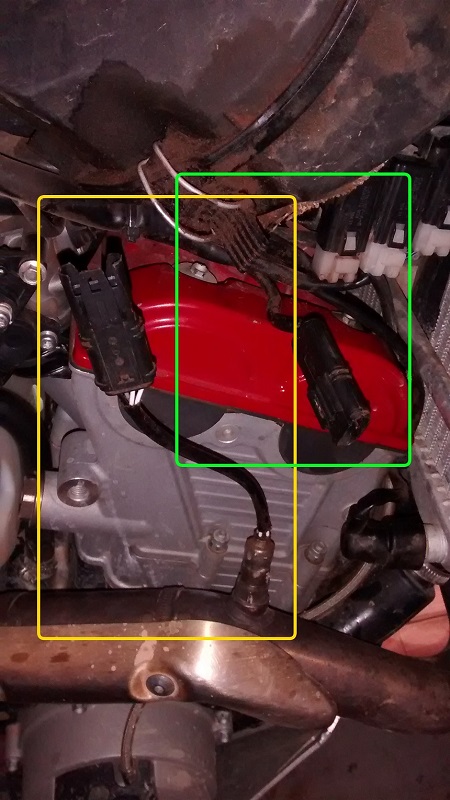

2015-okt moto g 090-1.jpg (123.85 KiB) 2182 mal betrachtet


[amber]

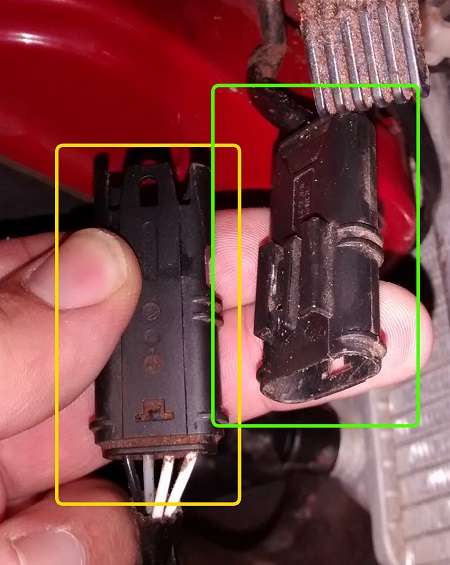

hier fehlt wohl eine Steckverbindung

[amber]

Kann da jemand mal bitte nachsehen und mir ein Bild zusenden?

[Firebeast]

So, hab gestern mal ein Paar Fotos gemacht ...

Ich hoffe, dass Dir das weiter hilft.

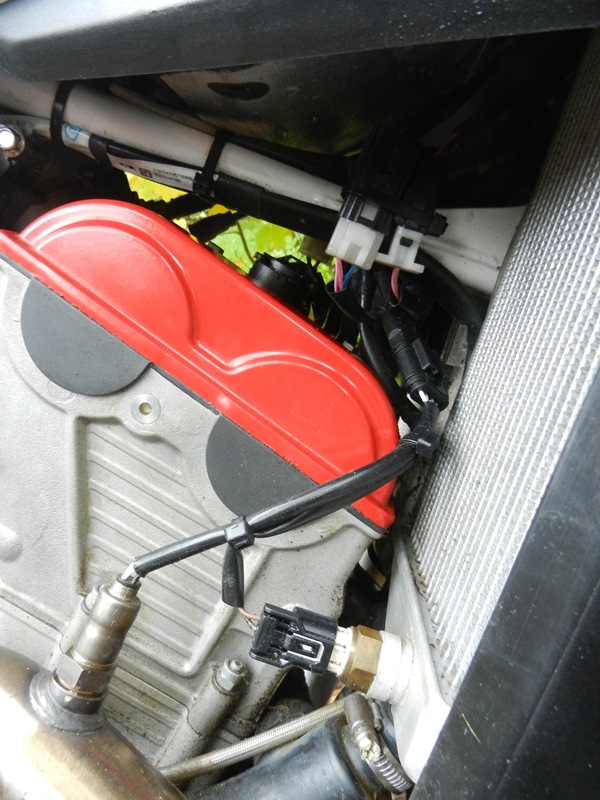

Kabel der Lambda-Sonde mündet im breiten, 4-poligen Stecker:

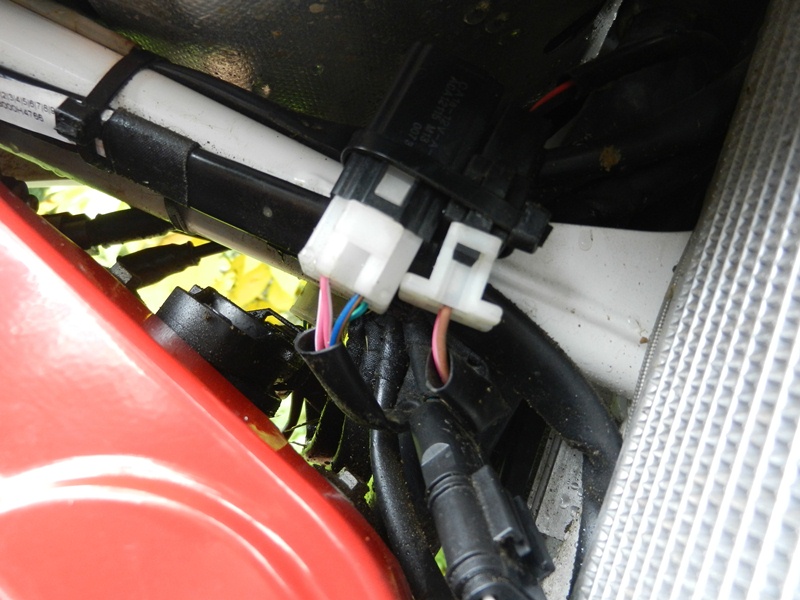

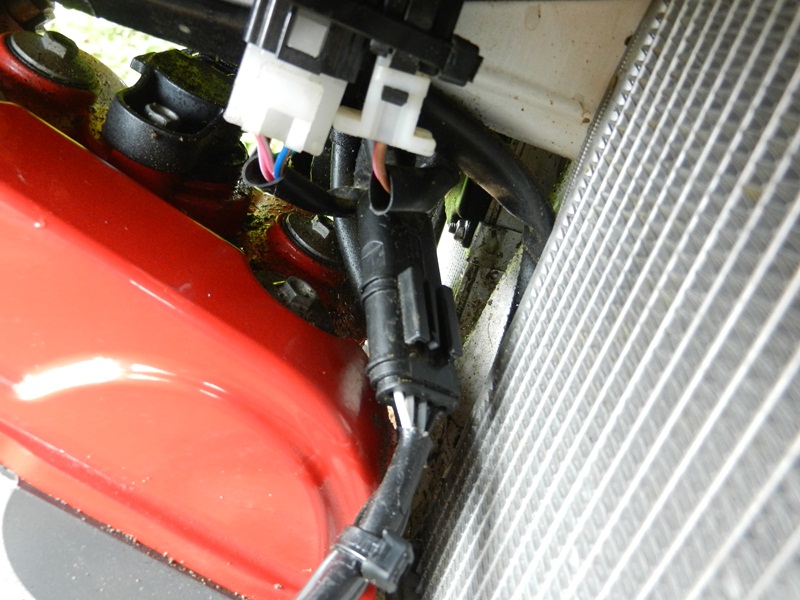

Nach der Steckverbindung verschwindet das Kabel oben am Rahmen im Kabelbaum:



Gruß Beast

[amber]

Hi Firebeast. Danke für die Bilder. Leider habe ich eine TE aus 2012, die mit dem schwarzen Rahmen. Bei mir sieht es etwas anders aus. Aber kannst Du vielleicht mal den Lambdasondenstecker abziehen und ein Bild von dem Stecker bzw. dem gegenüberliegenden Teil machen?

[Firebeast]

Klar, mach ich gerne, bin allerdings erst wieder am Wochenende zu Hause... musst Dich leider noch etwas gedulden...

[amber]

Hi Firebeast again. Ich hab' die Lösung gefunden! Der Stecker im grünen Rahmen ist ein Blindstecker, den ich unter Einsatz meines Fingernagels abziehen konnte. Darunter hat sich dann ein Stecker verborgen, der in den Stecker der Lambdasonde passt. Fertig! Vielen Dank für den freundlichen Support.

[Firebeast]

Ach sooo ...
Prima!
