Kennzeichenhalter seitlich und Blinker hochlegen; Kabelfrage

[AZEG]

Hi zusammen,
so, der seitliche Kennzeichenhalter ist montiert; die Blinker sind auch höher gelegt.
Jetzt die Frage: Wie und wo die Kabel verlegen ?
Muss ich das bestehende Kabel aus dem Kettenschutz rausholen und hochlegen ? Oder gibt es unter dem Sattel einen Abgriffpunkt für die Blinker, sodass das alte Kabel drinbleiben kann, falls ich rückrüsten möchte ?

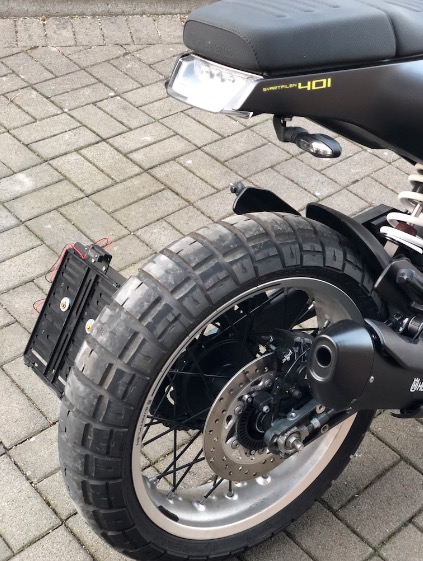

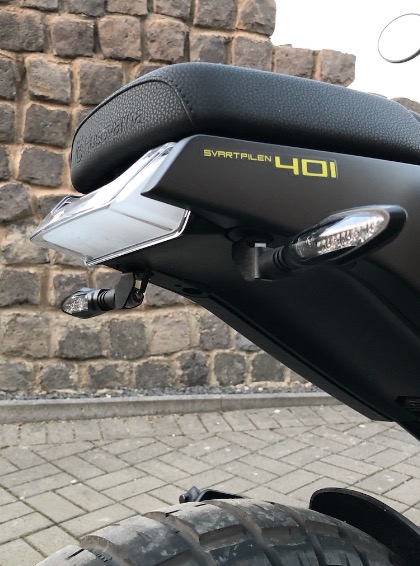

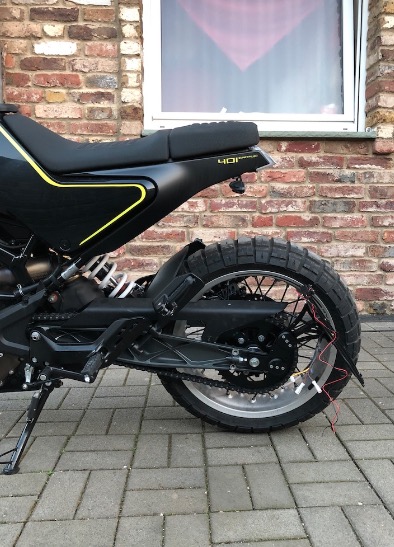

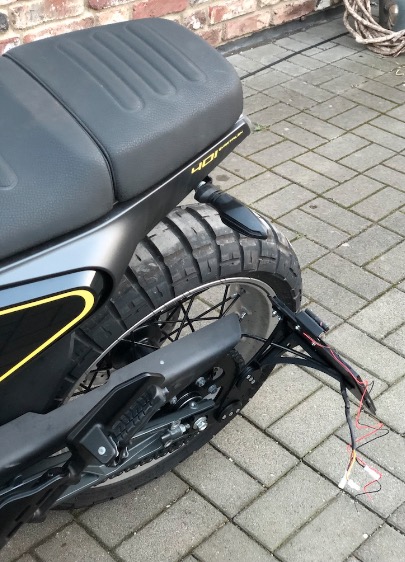

Bildschirmfoto 2019-04-30 um 21.03.30.JPG (85.72 KiB) 5808 mal betrachtet

Bildschirmfoto 2019-04-30 um 21.05.17.JPG (109.51 KiB) 5808 mal betrachtet

Bildschirmfoto 2019-04-30 um 21.04.55.JPG (102.31 KiB) 5808 mal betrachtet

Bildschirmfoto 2019-04-30 um 21.04.19.JPG (108.67 KiB) 5808 mal betrachtet

Bildschirmfoto 2019-04-30 um 21.03.30.JPG (85.72 KiB) 5808 mal betrachtet

[PasiRotti]

Das Kabel im Kettenschutz ist unter dem Tank auf Höhe drosselklappe noch trennbar/gesteckt. Kommt man gut von der rechten Außenseite hin.

[AZEG]

Habe ich gesehen; wollte mir jetzt auf den ersten Gedanken auch nicht weiter helfen.
Wie haben das denn die Svartowner gemacht, die den Kennzeichenrahmen unter der Sitzbank montiert haben ?

VG

[walter-1]

bei mir war das leicht, weil ja alle 3 Anschlüsse zusammen blieben...
hab das ganze Kabel komplett ausgefädelt, oben bei den Schrauben des Soziusgriff, wieder eingefädelt...
Schlaufe gemacht, schön verlegt und wieder angeschlossen

würd ich bei dir auch so machen...nur halt ein neues Kabel in den Kettenschutz legen um damit die KZ-Leuchte zu versorgen (mit oder ohne dem ori. Widerstand ?!?!)

[AZEG]

Ja, genau so werde ich das auch machen.
Habe gerade entdeckt, dass man den Kettenschutz ja auch aufschrauben kann; so müsste das Kabel dann einfach auszufädeln und das neue wieder einzufädeln sein. Ich werde es auf die benötigte Länge kürzen. Falls ich rückrüste, besorge ich mir beim Dealer einen neues Kabel ab dem Stecker.

[walter-1]

ja, der Kettenschutz ist zerlegbar...leider musst du den auch ganz zerlegen damit das Kabel raus geht (einfach durchziehen geht leider nicht)...deshalb auch wichtig, vorher ein neues Kabel besorgen und dabei gleich verlegen
(es gibt fertige, 2er Kabel im Schutzmantel...der Querschnitt muss dabei nicht groß sein, siehe das originale)
ich würd von der originalen KZ Leuchte, den Stecker (mit ein paar cm Kabel dran) abzwicken und da dann das neue dranlöten (so das du bei einem ev. Rückbau auch wieder alle verwenden kannst...erspart die ein neues Kabel)

ist die neue KZ Leuchte auch LED ?
is da schon ein Widerstand drin ?
Achtung beim anschließen, LED's haben ein +/- (wenn's nicht leuchtet, Kabel vertauschen...als vorm Zusammenbau/Löten ausprobieren)

[AZEG]

Habe fertig.
War easy going, hat aber doch seine Zeit gedauert; insbesondere den Kettenschutz auseinanderzuschrauben und hinterher wieder zusammenzubauen.
Der neue Kabelstrang war dann vice Versa ebenso einfach zu verlegen.
Bin im Moment recht zufrieden mit der Optik, wie sich das ganze im Fahrbetrieb verhält, kann ich allerdings noch nicht sagen.

Anbei ein paar Bilder.

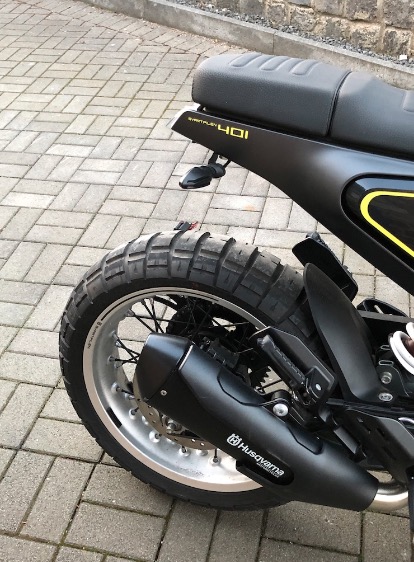

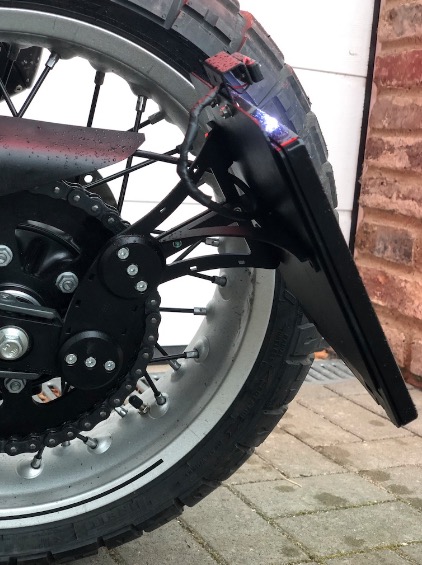

Bildschirmfoto 2019-05-02 um 23.00.44.JPG (96.26 KiB) 5695 mal betrachtet

Bildschirmfoto 2019-05-02 um 23.01.11.JPG (91.91 KiB) 5695 mal betrachtet

Bildschirmfoto 2019-05-02 um 23.01.30.JPG (89.61 KiB) 5695 mal betrachtet

VG

[walter-1]

Super
erfreulich mal was anderes, kreatives zu sehen

bin gespannt ob du beim Fahren überhaupt einen Unterschied merkst...

kannst du ev. mal ein "weiter weg" Foto machen...damit man den Gesamteindruck mal sieht
(auf den Detailbildern kommt das leider nicht so zur Geltung)

Interessant wär noch...wo bestellt, Link, Kosten (wenn du das möchtest)

[AZEG]

Fotos mache ich, wenn der Schnee hier weg ist .
Den Halter bekommt man bei ebay für relativ schmales Geld (115,--) er ist sehr gut verarbeitet; insbesondere die beiden Drehgelenke arbeiten sehr smooth; leider muss man sie nur einmal einstellen .
Was ich bei der Bestellung so nicht auf dem Schirm hatte war, dass der linke Kettenspanner raus mus (somit die Steckachse); sprich das Rad hinterher neu eingestellt werden muss.
Ist beim Rad oder Kettensatzwechsel wahrscheinlich etwas umständlicher zu handhaben, aber das kommt ja nicht so häufig vor.

Ein schönes WoE allen und oben bleiben.

[AZEG]

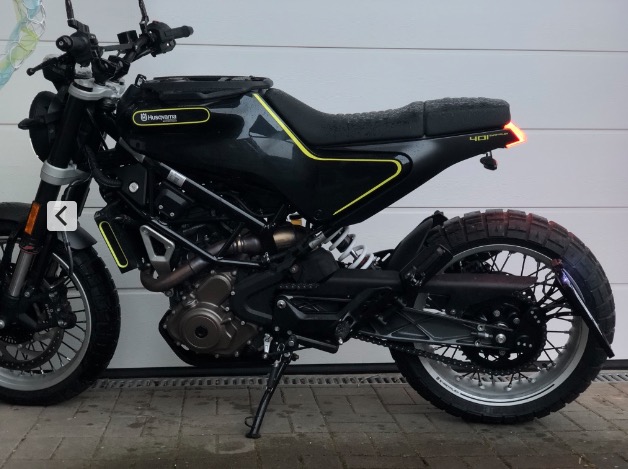

So, jetzt mal in freier Wildbahn.

Ich finds schick (muss ich ja auch ). Das Heck hat jetzt was...

Bildschirmfoto 2019-05-09 um 20.21.35.JPG (113.59 KiB) 5589 mal betrachtet

Bildschirmfoto 2019-05-09 um 20.21.56.JPG (119.98 KiB) 5589 mal betrachtet

Bildschirmfoto 2019-05-09 um 20.22.56.JPG (115.93 KiB) 5589 mal betrachtet

Bildschirmfoto 2019-05-09 um 20.23.22.JPG (145.56 KiB) 5589 mal betrachtet

[walter-1]

sehr fesch

von weiter weg, schaut das leiwand aus

leider wird's in Ö nicht so gut ausschaun, weil dein Hochformat is in etwa unser Querformat

[fliegenjens]

Sieht gut aus...jetzt noch kleine Blinker und dann siehts geil aus

[NicBoe]

Sieht wirklich top aus
Ich würde noch runde Lenkerendenspiegel verbauen, dann wär‘s für meinen Geschmack 100% stimmig

[PasiRotti]

Kennzeichen sieht halt aus wie bei meinem bobber

[AZEG]

Kennzeichen sieht halt aus wie bei meinem bobber

Zeig mal ....

Re: Lenkerendenspiegel.
Sind im Vorlauf, ich weiß aber noch nicht ob die mir gefallen wollen. Sehe ich nach der Montage.

[PasiRotti]

Kennzeichen sieht halt aus wie bei meinem bobber

Zeig mal ....

https://www.directupload.net/file/d/544 ... st_jpg.htm

[AZEG]

Nice !

[MikyMike]

Gefällt mir sehr gut!
Kannst du den Halter bitte verlinken?

Jetzt noch die ABM Blinker dann fände ich es perfekt.

Hast du schon die Schräglagenfreiheit getestet?

[ElCapitano]

Hey, wirklich sehr schick!!

mich würde interessieren, ob das Teil eine "ABE" hat. In der Bucht spricht der Anbieter von u.a. im Lieferumpfang: EG-Verordnung und Materialzeugnis...
Oder ob und wie der Prüfer damit klar kommt das Teil einzutragen..

Danke! ;)

[AZEG]

Habe dazu hin und hergelesen,
Meinungsbild geht von "Halter muss grundsätzlich nicht eingetragen werden" bis hin zur Einzelabnahme nötig.
Fahre jetzt seit einem Jahr damit rum; schon mehrfach die Rennleitung hinter mir gehabt, die sich nicht dran gestört haben.
Solange der Winkel und die Ablesbarkeit stimmt, ist es denen auch egal.
Beim TÜV lasse ich es einfach darauf ankommen.
Der Halter ist auf jedenfall für die Ewigkeit gebaut; keinerlei Probleme im Betrieb, nix.
