Dino auf Batterie und SEM Umbau

[Jörg67]

Hallo
Wollte mal meine Umbau vorstelllen.
Hierbei wurde bei meiner Dino der Lichtkreis von Wechselspannung auf Gleichspannung umgerüstet und die SEM Lima + CDI auch ersetzt.
Ich hoffe es ist okay wenn die Kaufquellen erwähne.

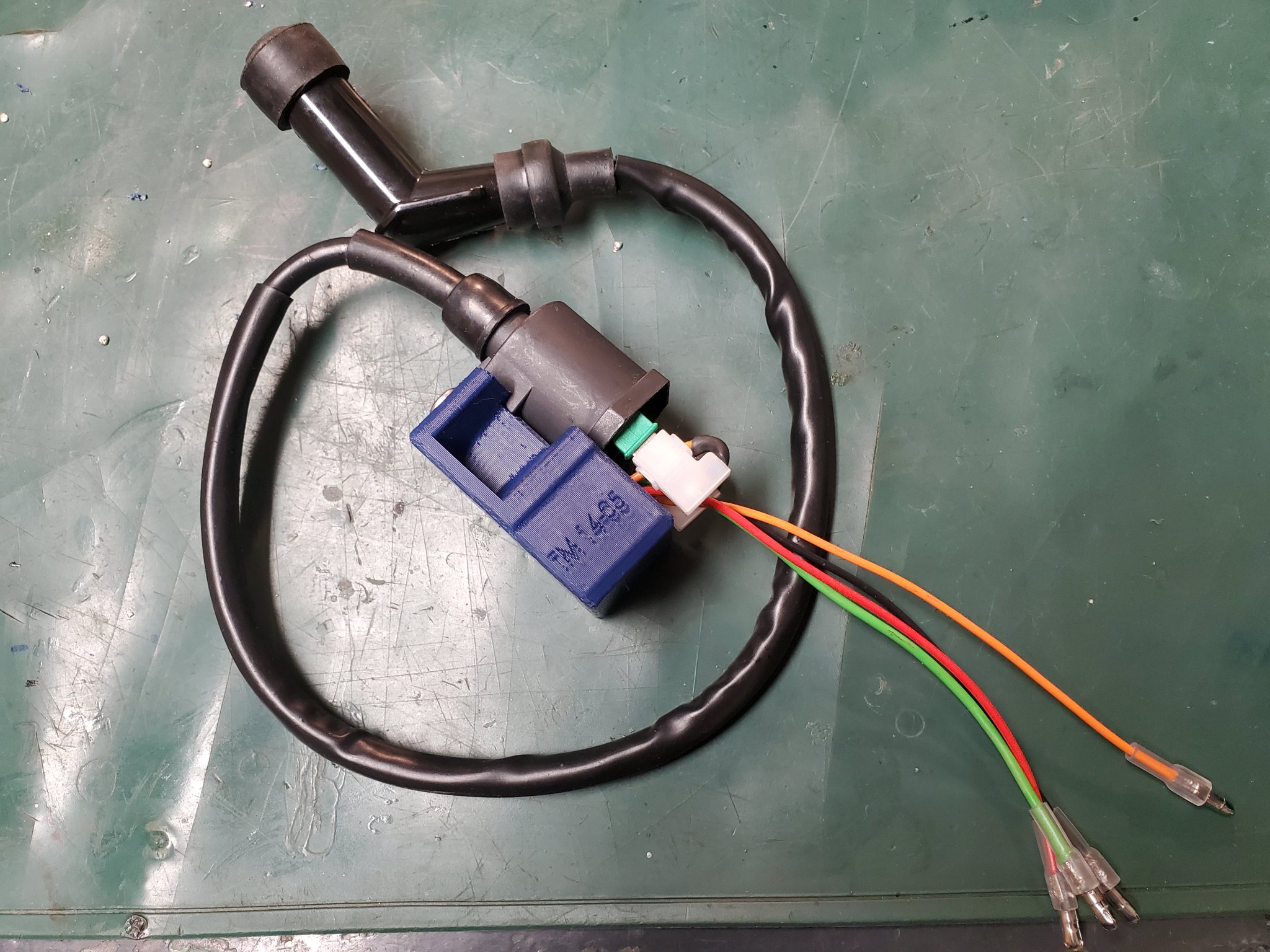

Also zuerst bin ich im KTM LC4 Forum auf jemand gestoßen der dort selbstgebaute CDI verkauft welche die SEM 14-05 ersetzen.

CDI Nachbau.jpg (493.31 KiB) 13 mal betrachtet

Das Interressante ist man kann die Zündspule tauschen sie ist nicht wie bei SEM komplett vergossen.

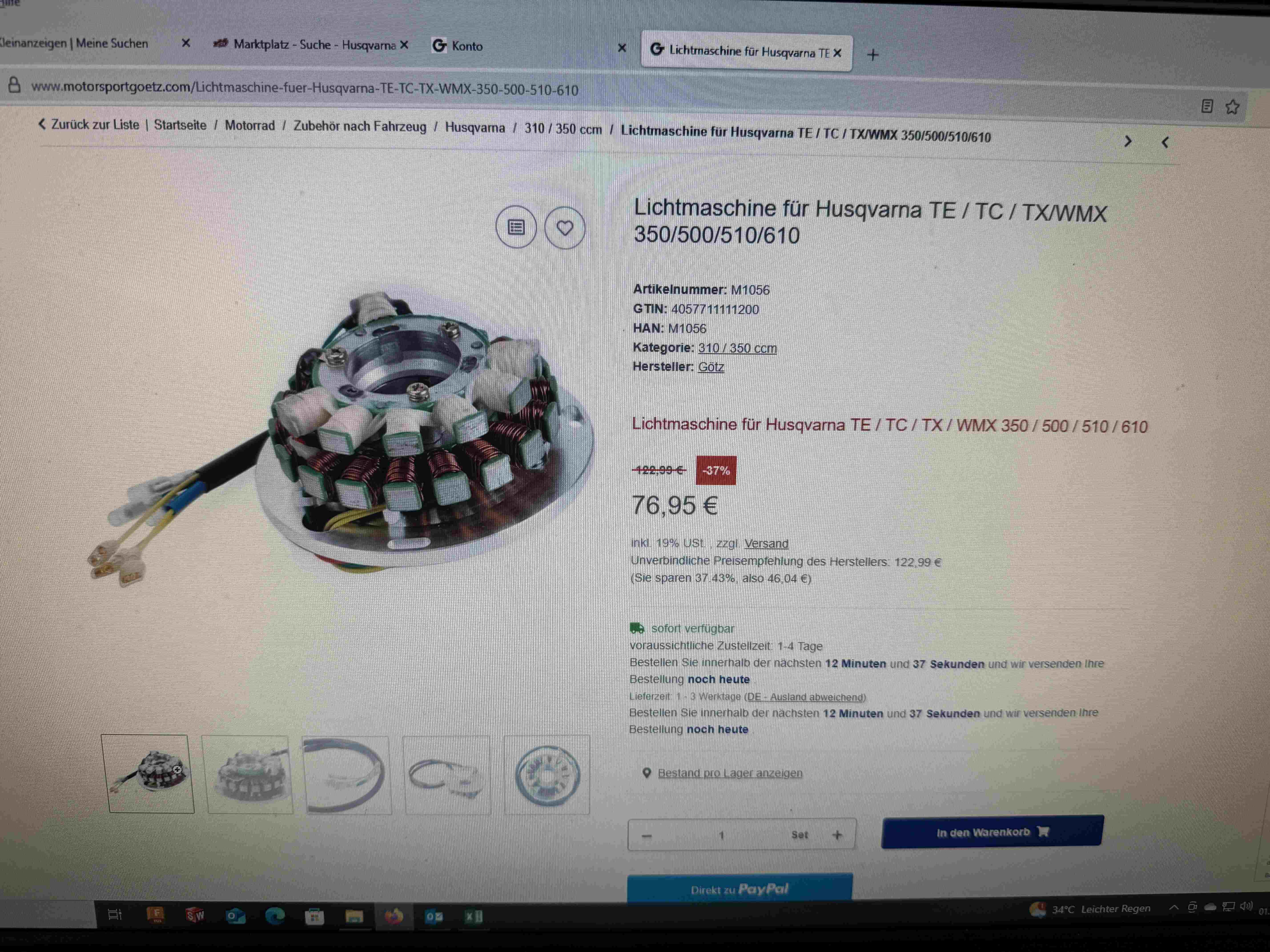

Dann habe ich mich nach einer Lima umgeschaut die 3 Strom Phasen hat, hierbei bin ich bei Götz auf ein günstiger Modell gestoßen,


Denke die kommt wie auch von anderen Hersteller direkt aus China aber der Preis ist Top und Götz kenne ich schon lange der ist bei mir ganz in der Nähe.
Lima mußte ich jedoch etwas am Flansch abdrehen damit sie nicht am Polrad streifte.
Und sie da es funktionierte.
Zündfunken ist da und Motor läuft.
Dann habe ich mich ums Licht und Blinker gekümmert.
Brauchte einen kleinen Regler/ Gleichrichter fündig geworden bei Aprilla 125 siehe Bild.

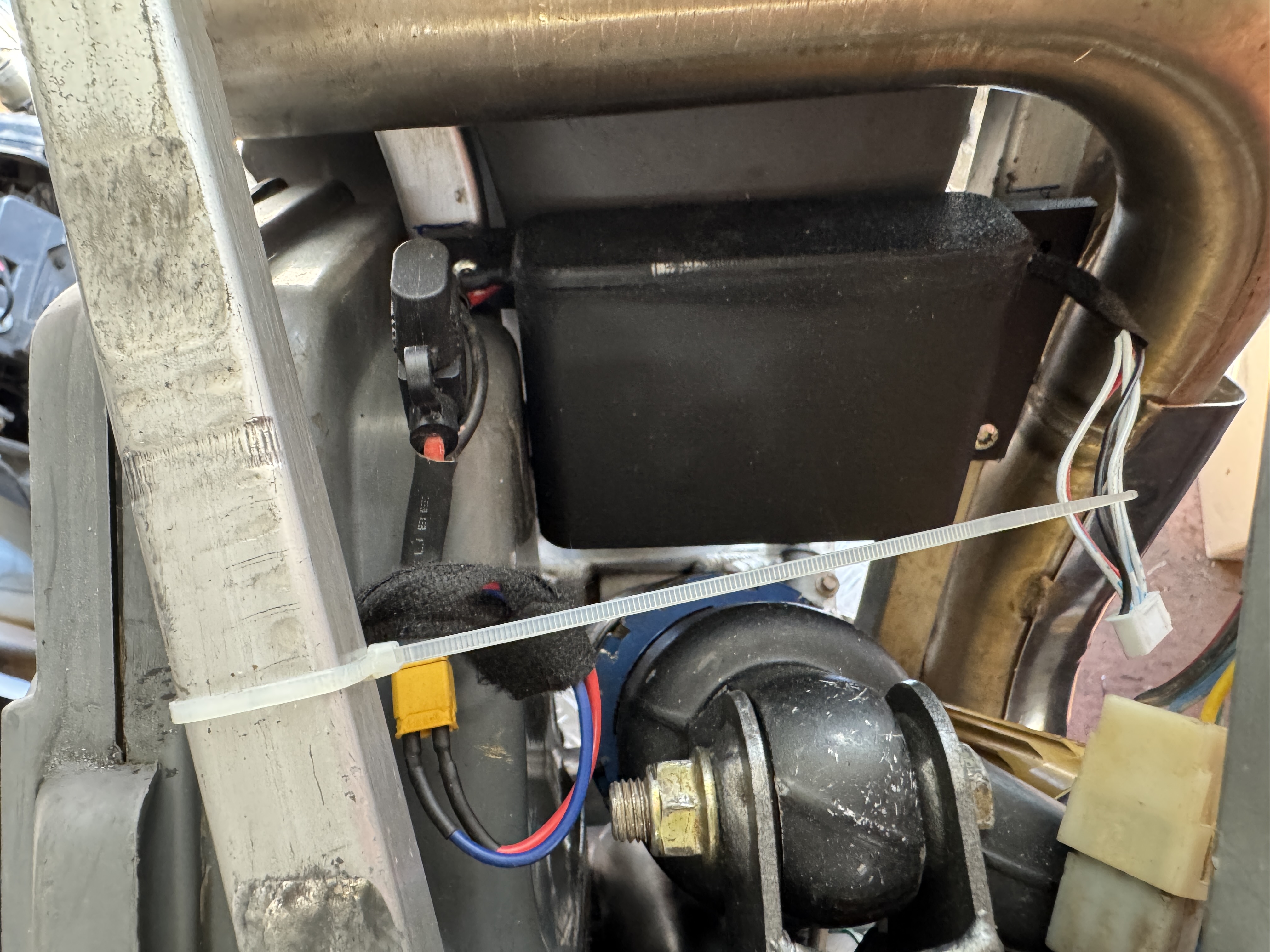

Dann noch einen kleinen Akku gebastelt aus 4 Stück 123 Lifepo Zellen und ein Gehäuse auf dem 3D Drucker gefertigt.


Und jetzt noch ein bisschen an der Verkabelung geändert.

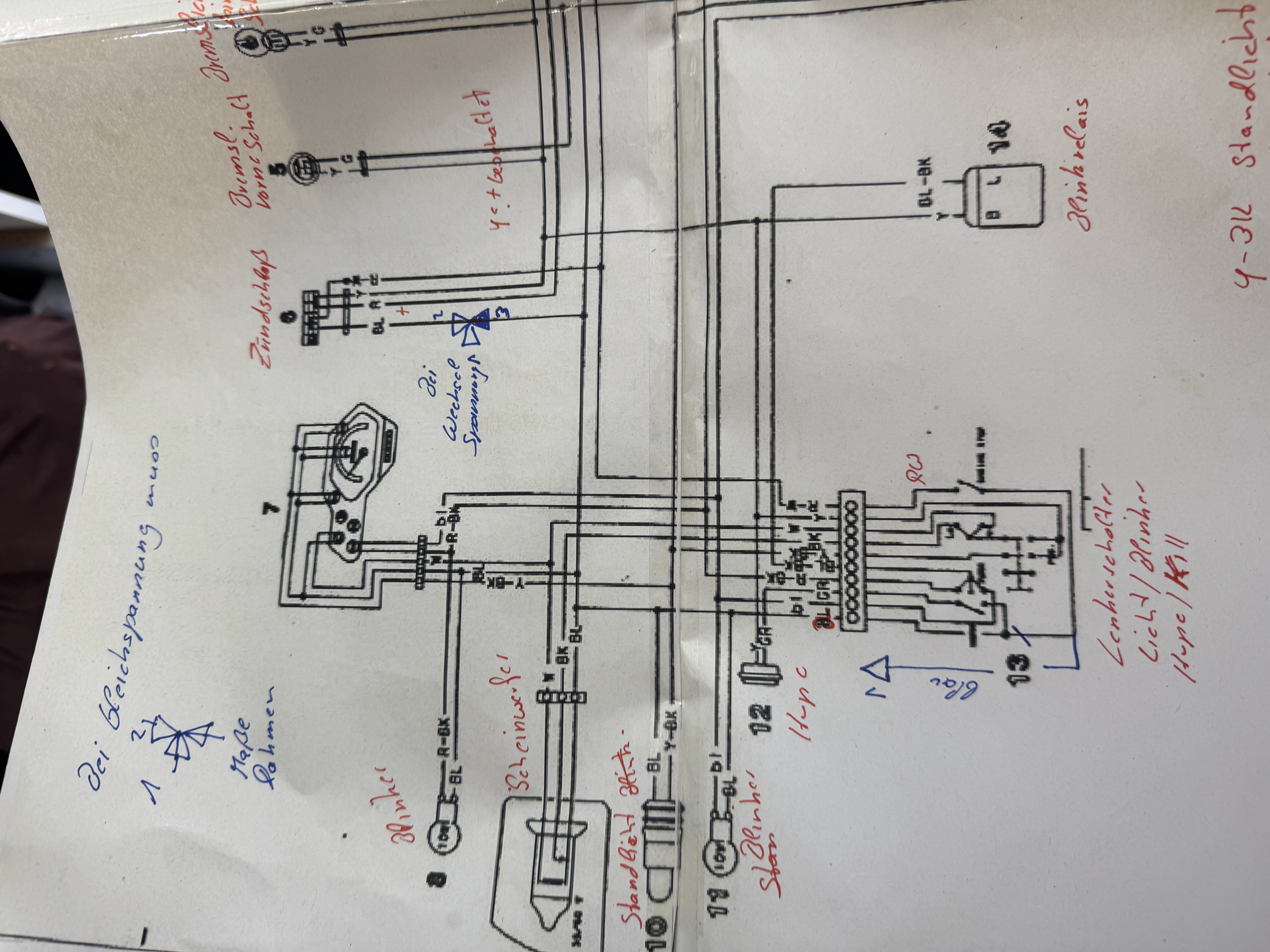

Und zwar habe ich die komplett Kabelbaummasse auf den Akku verbunden, wobei ich aber die Masse vom Killerschalter abtrennte und diese direkt auf den Rahmen legte da ja die Zündspannung ihre Masse über den Rahmen hat. Siehe Schaltplan.
Nun geht Zündschloßmasse und Killschaltermasse direkt auf den Rahmen und die Licht / Blinker Masse auf die Batterie.


Bis jetzt funzt alles mal schauen wie standfest alles ist.
